Soczewka Fresnela pozwala skupić światło w cienkiej, lekkiej formie zamiast w ciężkim, grubym elemencie optycznym. W fotografii i sprzęcie wideo spotyka się ją w wizjerach, ekranach ostrzących, lampach studyjnych i projektorach, bo potrafi poprawić kontrolę nad wiązką oraz wyrównać jasność obrazu. Poniżej rozkładam to na prosty mechanizm działania, realne zastosowania w aparatach oraz ograniczenia, o których łatwo zapomnieć przy wyborze sprzętu.
Płaska optyka Fresnela najlepiej działa tam, gdzie liczy się kontrola światła
- Budowa opiera się na koncentrycznych rowkach, które zachowują efekt skupiania przy dużo mniejszej grubości.
- W aparatach najczęściej poprawia jasność i równomierność podglądu na ekranie ostrzącym.

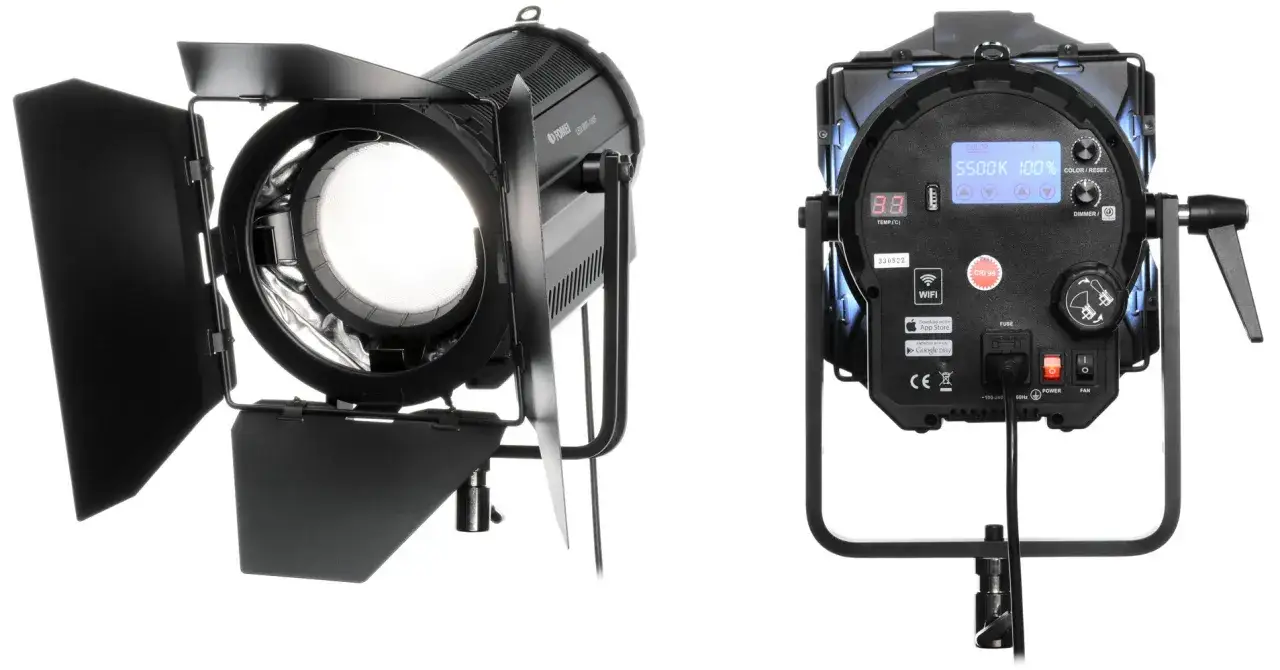

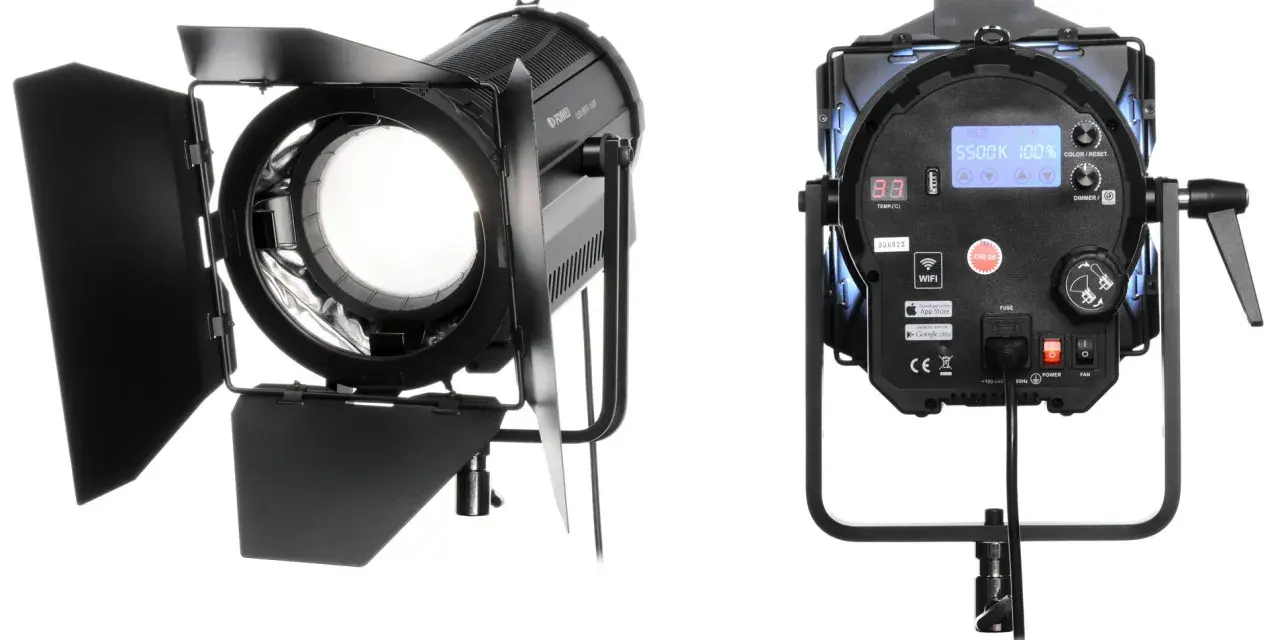

- W lampach studyjnych pozwala zawężać i kontrolować snop światła bez dużej, ciężkiej obudowy.
- To nie jest zamiennik dobrej optyki obrazującej - w zastosowaniach wymagających najwyższej jakości obrazu pojawiają się kompromisy.
- Najważniejsze są: orientacja elementu, dopasowanie do zadania i odporność na temperaturę.
Jak działa płaska konstrukcja z pierścieniami
W klasycznej soczewce trzeba mieć dużą, ciągłą krzywiznę, żeby zebrać promienie w jednym punkcie. W wersji schodkowej ta krzywizna zostaje rozcięta na pierścienie, a każdy z nich przejmuje tylko fragment pracy optycznej. W efekcie element pozostaje cienki, ale nadal załamuje światło tak, by kierować je w stronę wspólnego ogniska.
To daje dwa praktyczne skutki. Po pierwsze, całość waży mniej i zajmuje mniej miejsca. Po drugie, można nią sterować światłem w miejscach, gdzie tradycyjna, gruba optyka byłaby zbyt ciężka, zbyt droga albo po prostu niewygodna w montażu. Cena za ten kompromis jest znana od dawna: im ważniejsza staje się precyzja obrazu, tym bardziej wychodzą na wierzch artefakty rowków i ograniczenia jakościowe.
W fotografii i oświetleniu to właśnie ten balans decyduje, czy taki element ma sens. Następny krok to sprawdzenie, gdzie realnie daje przewagę zamiast być tylko ciekawostką konstrukcyjną.
Gdzie w aparatach i lampach daje największy efekt
Najlepiej widać to tam, gdzie nie chodzi o „idealny obraz”, tylko o równomierne i praktyczne prowadzenie światła. W sprzęcie fotograficznym taki element pracuje jak kondensor, czyli optyczny „zbieracz” promieni: przechwytuje światło z różnych kątów i pomaga skierować je tam, gdzie użytkownik naprawdę go potrzebuje.
| Gdzie się sprawdza | Po co się ją stosuje | Co zauważa fotograf lub operator |
|---|---|---|
| Ekran ostrzący w aparacie | Wyrównanie jasności podglądu i lepsza czytelność krawędzi kadru | Jaśniejsze narożniki, wygodniejsze kadrowanie, mniej ciemnych stref przy krawędziach matówki |
| Lampa studyjna albo filmowa | Skupienie snopa i precyzyjne kształtowanie światła | Większa kontrola nad plamą światła, łatwiejsze modelowanie cieni, prostsze ograniczenie rozlewania się światła |
| Projektor, rzutnik, układ prezentacyjny | Zmniejszenie gabarytu optyki przy zachowaniu funkcji skupiania | Mniejsza obudowa, niższa masa, ale też większa tolerancja na spadek jakości obrazu |
W aparatach najciekawsze jest to, że poprawa nie polega na „ostrzeniu za nas”. Chodzi raczej o to, by obraz na matówce był czytelniejszy i bardziej równomierny, zwłaszcza wtedy, gdy obserwujesz kadr pod kątem albo pracujesz z większym formatem. W lampach efekt jest bardziej widowiskowy, bo od razu widać, jak światło przestaje się rozlewać i zaczyna układać w kontrolowany strumień.
To prowadzi do ważnego pytania: co właściwie zyskujesz, a z czego świadomie rezygnujesz, wybierając taki układ zamiast zwykłej soczewki?
Co zyskujesz, a co tracisz względem zwykłej soczewki
Tu nie ma darmowego lunchu. Płaska optyka daje przewagę tam, gdzie liczą się gabaryty, masa i kierowanie światłem, ale nie jest najlepszym wyborem tam, gdzie priorytetem jest perfekcyjna jakość obrazu. Najuczciwiej widać to w porównaniu jeden do jednego.
| Cecha | Klasyczna soczewka | Konstrukcja Fresnela | Znaczenie w praktyce |
|---|---|---|---|
| Grubość | Duża przy mocnym skupianiu światła | Wyraźnie mniejsza | Łatwiejszy montaż i mniejsza obudowa |
| Masa | Zwykle większa | Mniejsza | Lepsza mobilność sprzętu |
| Sprawność zbierania światła | Dobra, ale kosztem gabarytu | Wysoka przy odpowiednim projekcie | Przydatna w lampach, projektorach i ekranach ostrzących |
| Jakość obrazu | Zazwyczaj lepsza i bardziej przewidywalna | Często niższa, bo pojawiają się rowki i rozpraszanie | Nie nadaje się do każdego zadania obrazowego |
| Wrażliwość na montaż | Mniejsza | Większa | Orientacja i odległość od źródła światła mają duże znaczenie |
W praktyce najbardziej cenię tu jedną rzecz: zysk z geometrii. Tam, gdzie musisz upchnąć funkcję skupiania światła w cienkiej obudowie albo poprawić jasność podglądu bez dokładania masy, ten kompromis naprawdę działa. Ale jeśli oczekujesz wzorcowej ostrości, minimalnych zniekształceń i idealnie czystego obrazu, zwykła optyka nadal wygrywa.
Skoro różnice są tak wyraźne, naturalnie pojawia się kolejne pytanie: jak dobrać taki element do konkretnego zastosowania, żeby nie kupić rozwiązania „prawie dobrego”, tylko naprawdę trafione.
Jak dobrać element do konkretnego zastosowania
Ja sprawdzam przede wszystkim trzy rzeczy: geometrię, warunki pracy i cel użycia. W aparacie ważne są wymiary ekranu, zgodność z płaszczyzną ogniskowania i to, czy rowki nie utrudniają oceny ostrości. W lampie liczy się odporność termiczna, kąt pracy i to, czy chcę światło miękkie, czy mocno skoncentrowane.
| Sytuacja | Na co zwrócić uwagę | Czerwone flagi |
|---|---|---|
| Ekran ostrzący w aparacie | Dopasowanie wymiaru, równomierna jasność i poprawna pozycja względem matówki | Ciemne narożniki, przesunięta płaszczyzna ostrości, problemy po wymianie obiektywu |
| Lampa studyjna | Stabilność materiału, kontrola snopa i zachowanie przy nagrzewaniu | Przegrzewanie, hotspot w centrum, nierówna plama światła |
| Projektor lub rzutnik | Równomierne rozprowadzenie światła i akceptowalna ostrość obrazu | Spadek kontrastu, wyraźne pierścienie, zauważalne zniekształcenia |
- Najpierw określ zadanie, bo inne wymagania ma ekran ostrzący, a inne lampa do portretu.
- Potem sprawdź materiał. Tworzywo dobrze znosi lekki, mobilny sprzęt, ale przy wyższej temperaturze trzeba patrzeć ostrożniej.
- Dopasuj orientację montażu do projektu producenta, bo odwrócenie elementu potrafi pogorszyć równomierność obrazu.
- Na końcu zrób test w realnych warunkach, najlepiej na tym samym świetle i tej samej scenie, w której sprzęt ma pracować na co dzień.
To właśnie ten test oddziela praktyczne rozwiązanie od efektownego dodatku. Jeśli po instalacji obraz jest jaśniejszy, łatwiej się kadruje i nic nie przegrzewa się po kilkunastu minutach pracy, masz dobrany element właściwie. Jeśli nie, problem zwykle nie leży w samej zasadzie działania, tylko w niedopasowaniu do konkretnego układu.
Na co zwracam uwagę, gdy ma pracować bez niespodzianek
Najczęstszy błąd, jaki widzę, to traktowanie tego elementu jak uniwersalnej poprawki do wszystkiego. On nie naprawia złej ostrości, nie usuwa błędów ekspozycji i nie zrobi z przeciętnego układu świetnego systemu optycznego. Jego rola jest bardziej precyzyjna: ma lepiej rozdzielić, skupić albo wyrównać światło tam, gdzie liczy się ergonomia pracy.
- Nie zakładaj, że lepsza jasność podglądu oznacza lepszą ostrość obrazu na filmie lub matrycy.
- Nie montuj elementu „na oko”, bo różnica kilku milimetrów może zmienić tor światła bardziej, niż się wydaje.
- Nie ignoruj temperatury pracy, szczególnie w lampach o długim czasie świecenia.
- Nie oceniaj jakości po samym centrum kadru, bo sens tej konstrukcji często widać dopiero przy krawędziach.
Jeśli mam zamknąć ten temat jednym zdaniem, powiedziałbym tak: ten typ optyki jest najlepszy wtedy, gdy chcesz połączyć kontrolę światła z małą grubością i rozsądną masą, a nie wtedy, gdy szukasz absolutnie bezkompromisowego obrazu. W fotografii to bardzo użyteczne narzędzie, pod warunkiem że wybierzesz je do konkretnego zadania, a nie „bo wygląda technicznie”.
